Proteja sua Edificação Contra Descargas Atmosféricas e Evite Riscos Operacionais, Financeiros e Legais
Uma única descarga atmosférica pode causar danos severos a edificações, equipamentos eletrônicos, sistemas elétricos, redes de dados e processos produtivos. Em casos mais críticos, os impactos podem resultar em incêndios, interrupção de operações, perda de informações estratégicas e até acidentes envolvendo pessoas.
Por esse motivo, possuir um Sistema de Proteção contra Descargas Atmosféricas (SPDA) instalado não é suficiente. É indispensável garantir que o sistema esteja operando corretamente, atendendo às exigências normativas e oferecendo o nível de proteção previsto em projeto.
O Laudo de SPDA é o documento técnico responsável por verificar a integridade, eficiência e conformidade do sistema de proteção contra raios, identificando falhas, desgastes e não conformidades que possam comprometer a segurança da edificação.
A Kitsune Soluções Técnicas realiza inspeções completas de SPDA, medições de aterramento e emissão de laudos técnicos com responsabilidade profissional, proporcionando segurança, confiabilidade e conformidade para empresas, indústrias, condomínios e edificações comerciais.
Por que o Laudo de SPDA é tão importante?
Muitas empresas acreditam que a simples existência de captores e cabos instalados garante proteção contra descargas atmosféricas.
Na prática, fatores como corrosão, rompimento de conexões, intervenções na estrutura da edificação, ampliações prediais e falta de manutenção podem comprometer significativamente a eficiência do sistema.
Quando isso ocorre, o SPDA deixa de cumprir sua função principal: conduzir a corrente elétrica do raio de forma segura até o sistema de aterramento.
O resultado pode ser:
- Queima de equipamentos eletrônicos
- Danos a máquinas industriais
- Interrupções operacionais
- Perda de dados e sistemas
- Incêndios de origem elétrica
- Riscos à integridade física dos ocupantes
- Responsabilidade civil e jurídica em caso de acidentes.
O laudo técnico permite identificar essas vulnerabilidades antes que elas se transformem em prejuízos.
O que é avaliado durante a inspeção do SPDA?
A vistoria técnica é realizada de forma criteriosa para verificar o desempenho global do sistema.
Captores e terminais aéreos
Avaliação das hastes, mastros, captores tipo Franklin, malhas captoras e demais elementos responsáveis pela interceptação das descargas atmosféricas.
Condutores de descida
Verificação das rotas de descida, fixações, conexões, continuidade elétrica e estado de conservação dos condutores.
Sistema de aterramento
Inspeção dos eletrodos, hastes de aterramento, anéis, malhas e conexões enterradas.
Equipotencialização
Análise da integração entre estruturas metálicas, sistemas elétricos, telecomunicações e aterramento.
Conexões e soldas
Verificação da integridade mecânica e elétrica das interligações do sistema.
Proteção contra surtos
Avaliação dos dispositivos de proteção contra surtos (DPS), fundamentais para minimizar danos em equipamentos eletrônicos.
Alterações na edificação
Identificação de ampliações, reformas ou modificações que possam ter comprometido a área de proteção originalmente prevista.

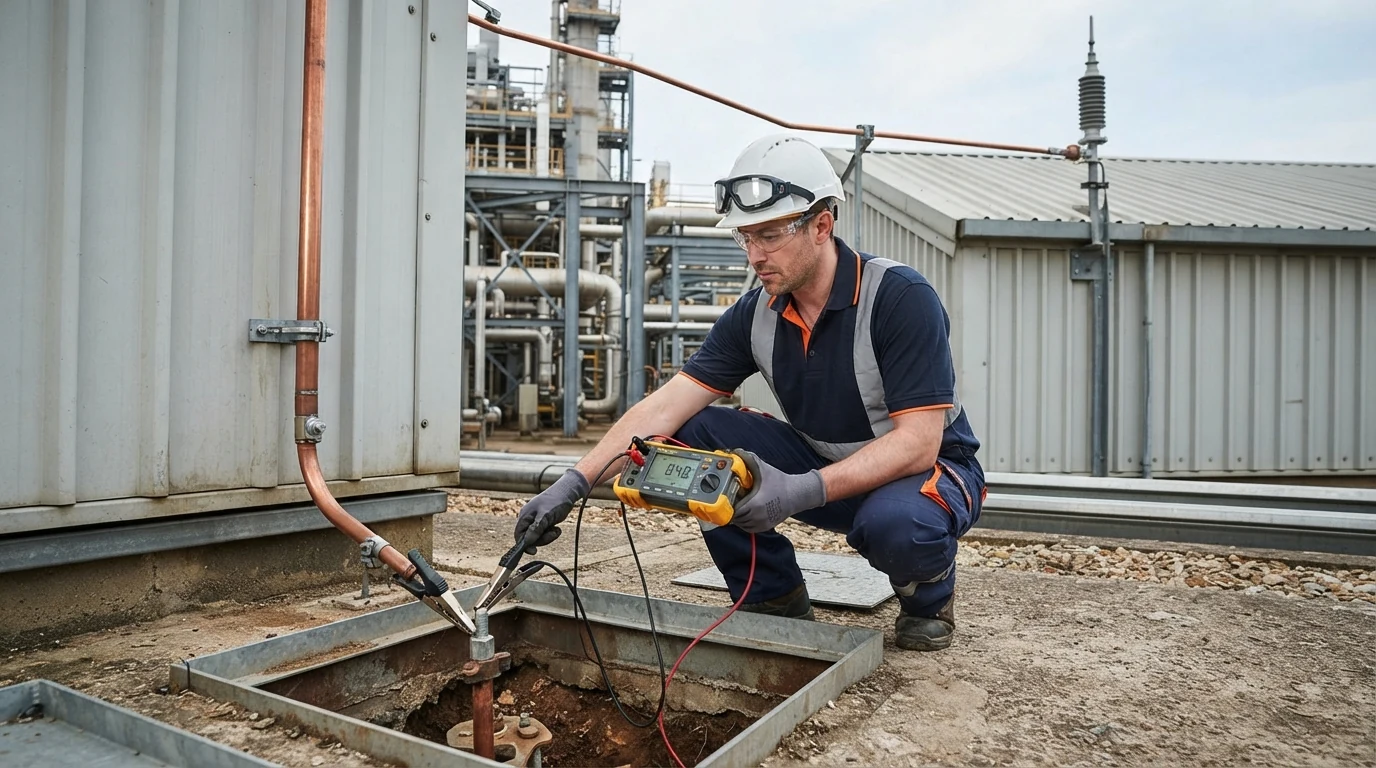

Medição de aterramento: etapa fundamental da avaliação
Um dos principais elementos analisados no Laudo de SPDA é o desempenho do sistema de aterramento.
Por meio de equipamentos calibrados e procedimentos normativos, são realizadas medições para verificar se a resistência elétrica do aterramento está adequada às características da instalação.
Essa análise é essencial para garantir que a energia proveniente de uma descarga atmosférica seja dissipada de forma segura para o solo, reduzindo riscos para pessoas e equipamentos.
Quando o Laudo de SPDA deve ser realizado?
A inspeção periódica do sistema é recomendada para manter a conformidade e a eficiência da proteção.
O laudo deve ser realizado especialmente nas seguintes situações:
- Renovação de licenças e documentos técnicos
- Obtenção ou renovação do AVCB
- Auditorias internas e externas
- Exigências de seguradoras
- Alterações estruturais na edificação
- Ampliações prediais
- Instalação de novos equipamentos
- Após incidência de descargas atmosféricas próximas
- Programas de manutenção preventiva.
Empresas que realizam inspeções periódicas reduzem significativamente a probabilidade de falhas e passivos relacionados à segurança elétrica.
O que compõe um Laudo de SPDA profissional?
A Kitsune Soluções Técnicas entrega documentação técnica completa, desenvolvida conforme os requisitos normativos aplicáveis.
O laudo contempla:
- Inspeção visual detalhada
- Registro fotográfico técnico
- Verificação da continuidade elétrica
- Medição da resistência de aterramento
- Avaliação dos componentes do sistema
- Identificação de não conformidades
- Classificação dos riscos encontrados
- Recomendações técnicas de adequação
- Conclusão técnica sobre a conformidade do sistema
- Emissão de ART (Anotação de Responsabilidade Técnica).
Benefícios para empresas e indústrias
A realização periódica do Laudo de SPDA proporciona benefícios que vão além do simples cumprimento de normas.
Redução de riscos operacionais
Menor probabilidade de falhas causadas por descargas atmosféricas.
Proteção de ativos
Preservação de máquinas, equipamentos, sistemas de automação e infraestrutura elétrica.
Continuidade dos processos
Redução de interrupções produtivas e prejuízos operacionais.
Atendimento às exigências legais
Conformidade com normas técnicas e requisitos de órgãos fiscalizadores.
Valorização patrimonial
Maior segurança e confiabilidade da edificação.
Redução de passivos
Diminuição da exposição a responsabilidades civis, trabalhistas e patrimoniais.
Normas técnicas aplicáveis
A elaboração do Laudo de SPDA segue rigorosamente os requisitos estabelecidos pelas normas vigentes.
ABNT NBR 5419:2015
Principal norma brasileira para gerenciamento de risco, projeto, instalação, inspeção e manutenção de Sistemas de Proteção contra Descargas Atmosféricas.
ABNT NBR 5410
Aplicável à integração entre instalações elétricas de baixa tensão, aterramento e proteção contra surtos.
NR-10
Norma Regulamentadora que estabelece requisitos de segurança para instalações e serviços em eletricidade.
Normas complementares da ABNT e concessionárias
Aplicáveis conforme o tipo de instalação e ocupação da edificação.
Soluções complementares para proteção elétrica
A Kitsune Soluções Técnicas oferece uma abordagem integrada para aumentar a segurança das instalações.
Entre os serviços complementares estão:
- Laudo NR-10
- Termografia elétrica
- Estudos de aterramento
- Projetos elétricos
- Projetos de SPDA
- Medição de resistência de aterramento
- Análise de qualidade de energia
- Inspeções elétricas
- Adequações normativas
- Engenharia de segurança e conformidade.
Sua proteção contra raios precisa ser comprovada, não presumida
A ausência de falhas aparentes não significa que o sistema esteja protegido.
Somente uma inspeção técnica especializada é capaz de verificar se o SPDA continua oferecendo o nível de proteção necessário para a sua edificação.
A Kitsune Soluções Técnicas realiza Laudos de SPDA com alto rigor técnico, equipamentos certificados e profissionais habilitados, garantindo conformidade normativa, segurança patrimonial e tranquilidade para sua operação.
Solicite uma avaliação técnica e tenha a certeza de que sua edificação está preparada para enfrentar os efeitos das descargas atmosféricas com máxima segurança.
